این مقاله یک راهنمای مرحلهبهمرحله و عملی برای برقکارها است تا بتوانند نصب لاین نوری را در دو حالت سقف کناف (توکار) و لاین نوری روکار (سطحی) به درستی و ایمن انجام دهند. نکات فنی، ابزار موردنیاز، دیاگرام سیمکشی و چکلیست نهایی در انتهای مطلب آمده است.
مناسب برای چه کسانی است؟
- برقکاران و نصابهایی که با پروژههای داخلی و تجاری کار میکنند.
- کسانی که میخواهند نصب استاندارد، ایمن و قابل نگهداری انجام دهند.
- آشنایی با برق تکفاز و اصول ایمنی.
- شناخت ریسههای LED (ولتاژ 12V / 24V / 220V) و انواع سوئیچینگ.
- توانایی خواندن نقشه ساده و کار با ابزار پایه الکتریکی.
ابزار و متریال موردنیاز
- متر و تراز لیزری یا شاقولی
- مداد علامتگذاری و ماژیک
- دریل و مته مناسب برای پروفیل و سقف (متههای فیبر، گچبر)
- پیچگوشتی معمولی و پیچگوشتی برقی/بکس
- سیمچین، سیملحیم، روغنلحیم و هویه ۴۰ وات
- مولتیمتر (ولت/آمپر/ادوات تست)
- سوئیچینگ مناسب با توان و ولتاژ ریسه
- پروفیل آلومینیومی (لاین پروفیل) و دیفیوزر
- کلیپس یا بست نصب پروفیل و پیچ و رولپلاک مناسب
- ریسه LED (مشخصات ولتاژ و وات بر متر) و کانکتورهای مخصوص
- سیمهای نصب (0.35×2 مسی یا 1×2)، سرسیم، ترمینال
- چسب سیلیکون یا کفگیر فوم (در صورت نیاز برای آببندی)
- برچسبگذاری و نوار عایق
مراحل نصب
در ادامه هر مرحله ابتدا نکات کلی میآید و سپس توضیح اختصاصی برای "سقف کناف (توکار)" و "لاین روکار" داده میشود.
مرحله ۱ — برنامهریزی و اندازهگیری (نقشهخوانی)
مسیر مورد نظر را روی نقشه یا محل اجرا مشخص کن؛ طول کل، نقاط تغذیه برق و هرگونه محل عبور کابل (داکت) را تعیین کن.
محاسبه افت ولتاژ: برای ریسههای طولانی از ریسههای 24V استفاده کن تا افت ولتاژ کمتر باشد. اگر طول نهایی بیش از 5-7 متر است، از 24V یا تقسیم مسیر به چند شاخه استفاده کن.
محاسبه جریان: مجموع وات کل ریسه ÷ ولتاژ = آمپر موردنیاز؛ سوئیچینگ را حداقل با 20–30% بیشتر از آمپر محاسبهشده انتخاب کن.
تعیین نوع نصب (توکار یا روکار) و انتخاب پروفیل مناسب (عمق، عرض دیفیوزر، گیرهها).
کناف (توکار): مسیر و محل قرارگیری پروفیل را با توجه به زیرسازی کناف و فاصله تا سازه فولادی یا سقف کاذب تعیین کن.
روکار: محل نصب روی سطح بتنی/گچی/چوب را علامت بزن؛ توجه کن که بستها و پیچها مناسب جنس زیرکار انتخاب شوند.
مرحله ۲ — آمادهسازی پروفیل و محل نصب
پروفیلها را برش زده و انتهاها را پرداخت کن (لبزنی و برش دقیق).
محل نصب را با متر و تراز لیزری دقیق اندازهگیری و علامتگذاری کن.
کناف (توکار): در کناف باید فضایی برای نشاندن پروفیل ایجاد شود؛ پروفیل را داخل شیار قرار داده و مطمئن شو که لبه پروفیل همسطح با سطح نهایی کناف خواهد بود.
روکار: پروفیل را با پیچ و رولپلاک یا پیچ چوب (برای زیرکار چوبی) محکم کن؛ فاصله بستها معمولاً هر 30–40 سانتیمتر باشد.

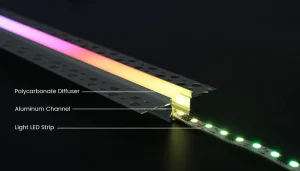

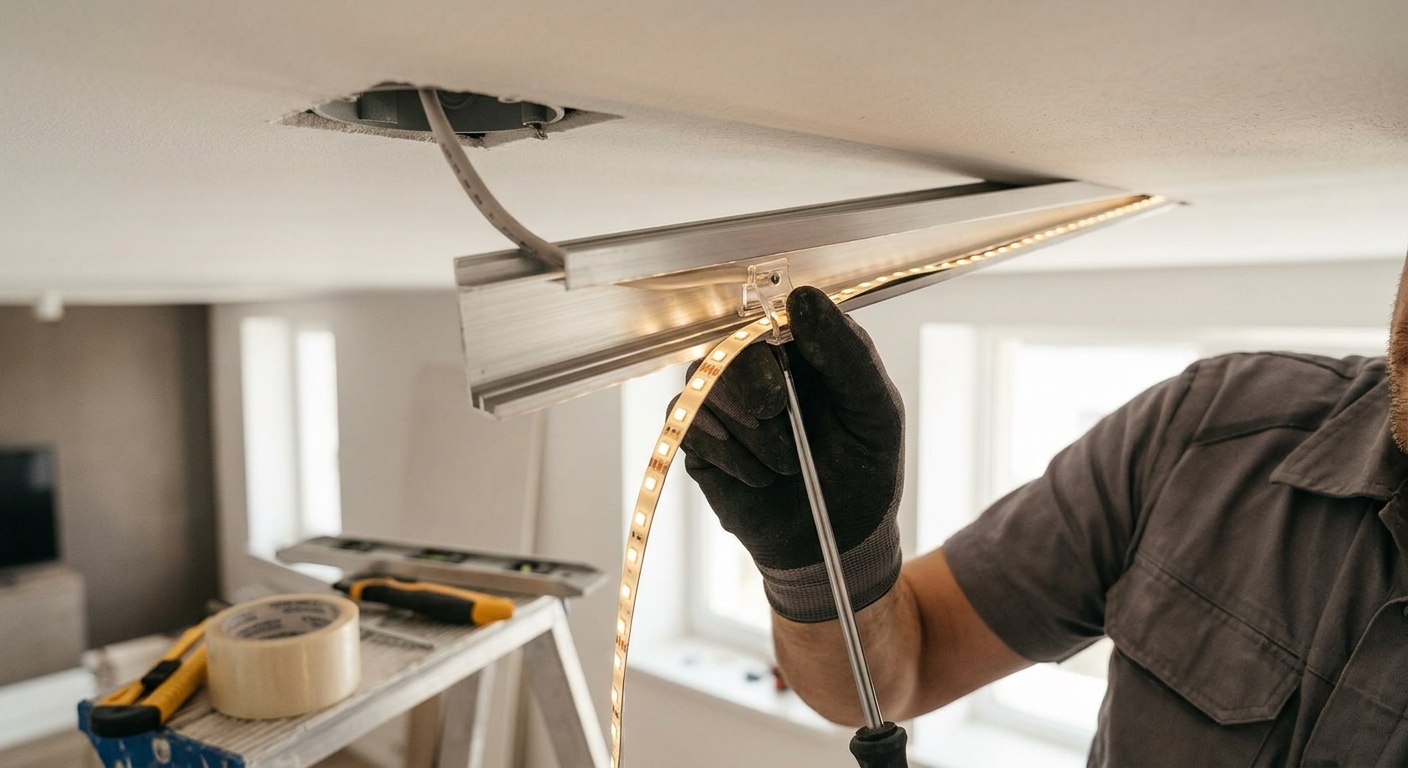

مرحله ۳ — نصب ریسه و دیفیوز
پیش از نصب کامل، ریسه را روی پروفیل پهن کن و جهت چسبیدن یا جایگذاری را بررسی کن.
ریسهها را با کلیپس یا چسب مخصوص داخل پروفیل ثابت کن تا در هنگام نصب دیفیوزر جابجا نشوند.
دیفیوزر را با فشار ملایم داخل پروفیل جا بزن.
نکته: همیشه جهت نصب ریسه (رو به پایین یا داخل دیفیوزر) را با توجه به نوع دیفیوزر و پراکندگی نور انتخاب کن.
روکار: اگر پروفیل روی سطح نصب میشود، حتماً از واشر یا زیرپوش برای جلوگیری از صدا و ارتعاش استفاده کن.
مرحله ۴ — سیمکشی و اتصال به سوئیچینگ (شماتیک)
ابتدا برق ورودی (فاز، نول، ارت) را قطع کن و با مولتیمتر مطمئن شو که برق قطع است.
سیمهای خروجی سوئیچینگ را به سیم مثبت و منفی ریسه وصل کن.
اگر طول مسیر بیش از محدودهی توصیهشده است، از سیمهای رابط ضخیمتر استفاده کن تا افت ولتاژ کاهش یابد.
در پروژههای بلند، بهتر است ریسه را در چند شاخه موازی به سوئیچینگ وصل کنی تا نوسان روشنایی کاهش یابد.
مرحله ۵ — تست و تنظیم
پس از وصل سیمها ولی قبل از بستن کامل، برق را وصل کن و ریسه را تست کن (ولتاژ و جریان را چک کن).
بررسی یکنواختی نور در طول ریسه؛ نقاط تاریک یا گرمشونده را شناسایی کن.
در صورت تیرگی در انتهاها، احتمال افت ولتاژ است—راهکار: افزایش ولتاژ (جابجایی به 24V) یا تقسیم مسیر.
وقتی همه چیز درست بود، کنارهها و اتصالات را با چسب یا ترمینال عایق کن.
مرحله ۶ — تکمیل کار
دیفیوزر و پروفیل را از نظر بصری بررسی کن تا هیچ گرد و غبار یا ناخالصی داخل نباشد.
کلیه پیچها، گیرهها و اتصالات مکانیکی را محکم کن.
برچسبگذاری برای تعمیرات آینده: مشخص کن کدام سوئیچینگ مربوط به چه شاخهای است.
تحویل به کارفرما همراه با گزارش ساده (ولتاژ، توان مصرفی، تاریخ نصب).
